新密市洧水河污水处理厂电气整包工程

2022-07-15

项目概况:新密市洧水河污水处理厂位于位于新密市洧水路与郑登快速路之间,未来大道南延伸线以东;本项目总建设规模3万m3/d。污水处理工艺采用“曝气沉砂池+Bardenpho生物反应池+二沉池+高效沉淀池+滤布滤池+消毒接触池”工艺;污泥处理工艺采用“重力浓缩+板框脱水”工艺。该项目电气整包工程含高低压设备采购、安装、调试、人员培训、包装运输、售后服务等。

污水厂图

【华东工控-项目现场图】

主要配置如下:

高压柜:KYN28柜12台含高低压后台

变压器:2000KVA 2台含温控系统

低压柜:MNS柜15台含滤波柜电容柜

低压箱体:配电箱、照明箱、动力箱、检修箱、轴流风机箱、插座箱 1批

PLC柜:PS柜 4套含UPS系统

仪表:全厂在线监测仪表含进出水在线监测房仪表

安防系统:摄像头监控、电子围栏、门禁系统1套

工控系统:中控室大屏、工业组态监控(服务器、工控机等)、监控桌椅等

其它:现场路灯、办公楼网络WiFi、现场安装辅材、电缆等

洧水河

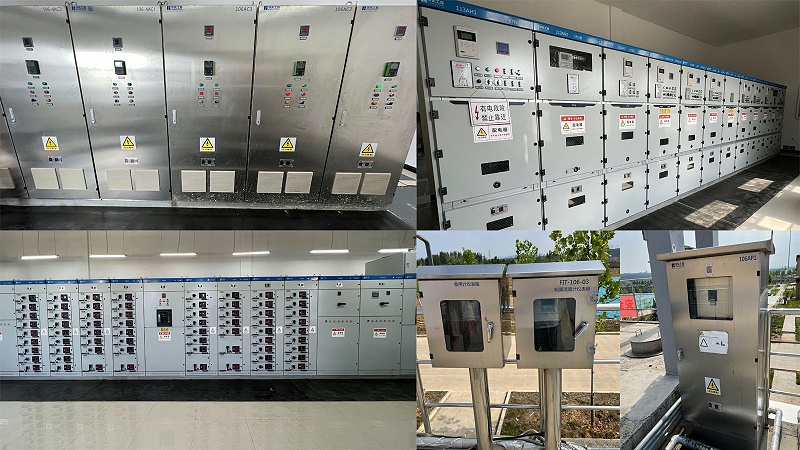

【华东工控-项目现场设备图

该项目由华东工控承接,是将高压柜、变压器、低压柜、PLC自控、仪表、上位机监控、摄像监控、大屏显示、电子围栏、办公楼网络WIFI、路灯,安装辅材、施工集成于一体电气自控综合性“交钥匙”工程。其中智能化配电系统涵盖了污水厂高压、低压、变压器、各单元动力柜,将全厂电气系统从高压进线到设备接线端电气汇总统一调度,做到安全、稳定、可靠、节能。自动化系统涵盖了污水厂自控、仪表、各单元工控系统、摄像监控,将各工艺单元和全厂设备紧密联系高效运行,并将精确曝气、智能加药、高效除臭,污泥自动脱水系统等自动化技术应用其中。信息化系统涵盖工业组态,服务器数据应用发布、LCD大屏呈现,实现了全厂3D画面,VR全景交互展示系统技术应用。包括鸟瞰图,工艺总览图、以及各工艺单元单体图等工控画面,延伸了报警管理,数据分析、数据报表、趋势分析、网络通信、系统管理等信息化画面。

该项目智能化程度非常高,节省了大量运行人员,维护操控简单,并接入了我公司远程运维管系统,可实现远程异地监管维护。污水经过处理可以达到国家《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准,其中CODcr、SS优于一级A,且项目系统运行特别稳定。
