智慧水利供水泵站控制系统

作者: 编辑: 来源: 发布日期: 2021.07.13
信息摘要:
智慧水利供水泵站控制系统作为水利资源调度的重要组成部分,对自动化的要求比较高。华东工控基于现状条件,完善现场基础监控设施设备,建设无人值守监…

智慧水利供水泵站控制系统 Intelligent water supply pump station control system

南水北调工程是国家重点工程 ,南水北调工程就是把中国长江流域丰盈的水资源抽调一部分送到华北和中国西北地区,从而改变中国南涝北旱,北方地区水资源严重短缺局面的重大战略性工程,目的是促进中国南北经济、社会与人口、资源、环境的协调发展。

项目需求:

1)泵站自控系统建设:包括变频自控,泵组恒压运行,自控点数参考500点。

2)泵站电力系统接入:自带以太网通讯接口,通过交换机接入自控系统。

3)输水管线遥测系统建设:利用4G电池供电测控终端RTU构建遥测系统。

4)视频安防系统建设:包括门禁、视频系统,门禁与视频联动,主要设备(泵组)需要实现视频与工艺的联动。

5)调度中心建设:调度中心设在泵站内;

6)网络建设:试点泵站的网络建设建议,需考虑未来的接入;

7)工艺监控:实时监控泵房内的水泵运行、阀门状态、压力、流量、水质等运行情况;输水管线各监测点的压力与水质;

8)能效管理:电能数据采集,监控与分析;

9)设备巡检与运维管理:利用数字化技术与云技术实现工艺设备、公辅设备的主动运维与移动运维;

10)综合调度:供水量按照水厂实际供水情况提供,系统需要结合水厂需水量的要求来调节原水泵站的运行状况,并实时关注输水管线压力情况,预警爆管及漏损定位。调度方案需综合考虑水厂的供水计划与清水池水位来实现原水调度。

11)通过智能化的软硬件结合的方案,最终实现泵站的无人值守,以南乐泵站为试点打造示范性、标杆性的智慧泵站。

华东工控基于现状条件,完善现场基础监控设施设备,建设无人值守监控平台,通过远程监控,能够实现与现场监控一致的管理功能。通过计算机监控系统能实时、准确、有效地完成对本站被控对象的安全监控。

  • 水利泵站控制系统网络结构图
  • 水利闸泵站应用现场

水利供水泵站解决方案 Water supply pump station solution

基于现状条件,完善现场基础监控设施设备,建设无人值守监控平台,通过远程监控,能够实现与现场监控一致的管理功能。通过计算机监控系统能实时、准确、有效地完成对本站被控对象的安全监控。

主要功能为:数据采集和处理、安全运行监视及事件报警、控制与调节、运行参数统计记录与生产管理、人机接口、数据通信、系统自诊断与冗余切换、软件开发与维护、运行指导。

(1)数据采集和处理:从各个LCU采集各主辅设备的实时数据,包括模拟量、开关量、电度量、综合量和事件顺序记录(SOE)、越复限事件记录等。按收到的数据进行数据库刷新、报警登录。根据各LCU上送的事件,依据时间顺序记入相应的一览表。系统根据设定的周期、定时或以事件触发方式对实时采集和处理后的数据进行综合处理。综合处理包括关系运算,逻辑运算、算术及函数运算。测点数值及状态的人工设定。

(2)安全监视及事件报警:全站运行实时监视、参数越复限报警记录,监控系统将对某些参数以及计算数据进行越限监视,有些量如温度量等还将进行趋势记录,即进行变化梯度监视。这些处理包括越限报警、梯度越限报警、自动显示、记录和打印等。

(3)泵站运行指导:控制操作过程监视,当控制命令下达后,监控系统能自动显示相应的机组或进线等设备的操作监视画面。实时显示操作过程中每一步骤及执行情况,或提示在工况转换过程受阻的部位及原因。包括一次设备操作指导、站用电系统操作指导等。

(4)监控系统异常监视:监控系统具有故障自检测及容错处理功能。自检测的报警登入自诊断一览表。监控系统能自动显示节点计算机的工作状态,如主/从机、故障、停机等。

(5)控制操作-控制与运行调度方式:监控系统支持以下三种调控方式↓ 远方控制方式;中控室集中控制方式;现地控制方式;控制方式的转换;控制方式优先顺序从下至上,现地控制单元有高的优先权,可在现地控制单元上进行控制方式切换。

(6)统计记录及生产管理:系统在实时采集全站各设备的运行参数和工况的基础上进一步完成统计制表等一系列运行管理的工作,使运行人员不必再进行人工抄表,也可使统计等一系列技术管理工作自动进行。监控系统能按照运行操作人员的管理和要求打印泵站运行日志和报表。打印内容以及打印格式可以事先设定。打印方式有定时自动打印、随机召唤打印等。按水利部《泵站技术管理规程》SL255-2000有关要求设置。

(7)与GPS时钟系统通信:计算机监控系统主控级计算机应与GPS时钟同步,主控级应与单元级各LCU的时钟进行同步,以保证整个系统的时钟精度满足监控系统事件分辨率的要求。

(8)自诊断和冗余切换:监控系统具备在线自诊断功能,能诊断出系统中的故障,并能定位故障部位。诊断到故障时,主备用计算机能自动切换。无论是主备用计算机的切换还是系统网络上的结点发生故障,都可在操作员工作站上给出提示信息,并记入自诊断表中。

(9)远程诊断和维护功能:系统具有远程诊断和维护功能,可在远方通过网络对泵站计算机监控系统的各个节点进行在线诊断和远程维护、修改。

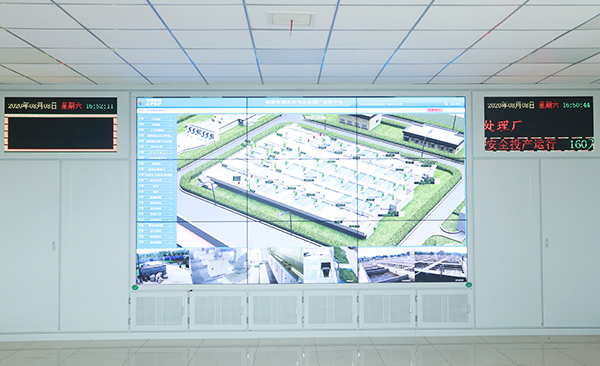

监控画面 Monitoring screen

  • 一体化污水站运维管理软件
  • 一体化污水站运维管理软件
  • 一体化污水站运维管理软件
  • 一体化污水站运维管理软件
  • 一体化污水站运维管理软件
  • 一体化污水站运维管理软件

自主知识产权 Independent intellectual property rights

华东工控

一种污水站远程群控系统(发明专利号:ZL201710468027.7)

一种智能加药配方控制系统及控制方法(发明专利号:ZL201610764079.4)

工厂水网集中管理系统(实用新型专利号:ZL201120401075.2)

基于终端触摸屏的数据采集和监控系统(实用新型专利号:ZL201120394673.1)

华东工控城镇大区域污水处理监控系统(软件著作权号:2017SR743745)
